玉柴發動機試驗臺

來源：　發布：2021/6/3 18:56:12

發動機試驗臺技術規格書

一 、設備配置（150-650KW）

序號	儀器名稱	型號規格	單位	數量	備注
1	水力測功機 （含靜校裝置和砝碼）	SW750	臺	1	用于測試100-600kW發動機
2	發動機測控系統	（含以下三項設備）
	發動機測控單元		臺	1	控制節氣門開度，含節氣門控制器,
	勵磁驅動單元		臺	1	控制測功機扭矩
	數據采集單元		臺	1	轉速扭矩溫度壓力
3	操作臺		件	1
4	試驗專用軟件		套	1
5	主控工業控制計算機	研華工控、標配	套	1
6	A4激光打印機	hp	臺	1
7	溫度傳感器（低溫）	PT100，0—200℃	只	4	機油溫度,出水溫度,備用溫度1 ,備用溫度2
8	溫度傳感器（高溫）	K偶，0—800℃	只	1	排氣溫度
9	壓力變送器	0—1Mpa	只	1	機油壓力
10	發動機安裝支架		個	1	針對樣機
11	鑄鐵平臺		塊	1
12	測功機安裝固定		個	1
13	電機安裝固定		個	1	針對樣機
14	聯軸器		個	1
15	燃料重量計		臺	1
16	進氣流量計		臺	1
17	測功機及發動機供水系統		套	1
18	排放檢測儀器		臺	1
19	排氣裝置		套	1

二、功能

1、測試參數：轉速、扭矩、功率、機油溫度,出水溫度,排氣溫度,機油壓力，節氣門開度

2、參數顯示方式：計算機屏幕顯示

3、數字設定扭矩值，數字PID自動控制

4、自動控制方式：恒扭矩

5、打印試驗報告

三、技術支持

1、用戶試驗室建造過程中，我們提供全面的技術支持。

2、全面的技術培訓(機械電子各1名)。

四、測試參數/量程/精度

序號	參數名稱	測量范圍	分辯率	測量精度	適配傳感器
1	轉 速	0-3000r/min	1r/min	±0.01%F.S	ZSD測速傳感器
2	負 荷	0-3000N	1N	±0.2%F.S+1d	1000kg負荷傳感器
3	油耗	0-5000g	0.1g	±1%F.S+1d	>5kg稱重傳感器
4	備用溫度	0-100⁰C	1⁰C	±1%F.S+1d	PT-100熱電阻
5	備用溫度	0-100⁰C	1⁰C	±1%F.S+1d	PT-100熱電阻
6	機油溫度	0-200⁰C	1⁰C	±1%F.S+1d	PT-100熱電阻
7	排氣溫度	0-800⁰C	1⁰C	±1.5%F.S+1d	K分度熱電偶
8	出水溫度	0-200⁰C	1⁰C	±1%F.S+1d	PT-100熱電阻
9	機油壓力	0-1MPa	1kPa	±1%F.S+1d	4-20mA壓力變送器
10	水門開度	0-100%	±1%	線性1%	WDD35D電位器
11	節氣門開度	0-100%	±1%	線性1%	WDD35D電位器

五、主要設備介紹

5.1控制系統主要性能：

1）高精度應變式拉壓力傳感器實現發動機輸出扭矩的精密數字測量。

2）磁電式測速傳感器實現高精度瞬時轉速測量。

3）數字調節器實現發動機與測功機轉速、負荷的高性能自動控制。

4）直接數字控制（DDC）方式及靈活多變的控制算法可滿足不同類型發動機測量控制要求。

5）觸摸式工況設定使操作更為輕盈，便捷可靠。快慢速設定功能使設定快速性和精確性得以兼顧。

6）雙變量解耦控制可實現任意的控制特性。

7）有突卸載荷試驗功能。

8）三路溫度和一路壓力可滿足常規參數測量要求。并可十分方便地由用戶自己擴展至五路溫度和三路壓力測量。

9）三路主參數顯示采用高亮度０.８英寸數碼管，清晰直觀。

10）具有本地/外接操作功能。

11）系統擴展功能靈活，連接方便，可靠性高。

12）所有調零，調增益，上、下限設定均采用數字化，拼棄了以往采用電位器調節的弊端，使調節，設定更為精確可靠。

5.2控制系統工作原理：

負荷，溫度，壓力等模擬信號經過調理后，變成0—10V標準模擬信號，經A/D轉換，變成計算機所需的數字量。

轉速信號經整形放大后，直送JS計數卡，經計算機計數后變成相應數字量。

CPU根據采集的數據，綜合用戶面板的給定狀態，經過一系列控制算法的運算，變成直接推動水門油門執行器的脈沖信號，實現了計算機直接數字控制（DDC）。

5.3測功機結構

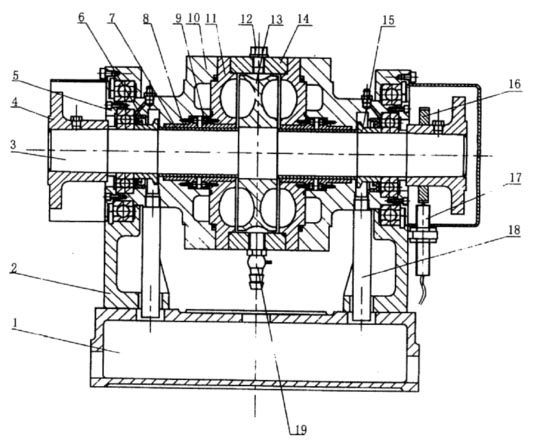

測功機機體部件結構示意圖

1、底座 2、左右軸承座 3、主軸部件 4、聯軸節 5、軸承壓板 6、骨架油封

7、軸套 8.9、雙金屬軸套 10、左右軸承外殼 11、左右側殼 12、螺塞 13、轉

子 14、外殼 15、封水圈 16、測速齒輪 17、轉速傳感器 18、溢水管

19、旋塞

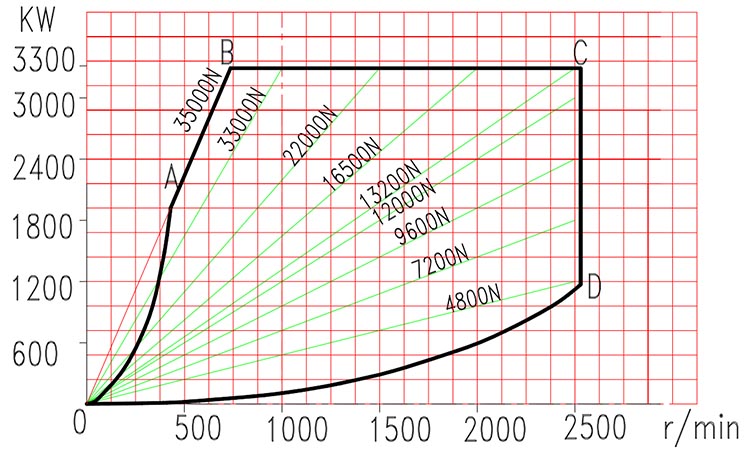

5.4測功機特性曲線

5.5燃料重量計

根據燃料種類確定。一般柴油、汽油采用重量式。在單位時間內（如60秒），測量消耗的燃料的重量。

5.6進氣流量計

一般采用渦街式或熱線、熱膜式均可。根據發動機排量大小確定測試范圍

5.7測功機及發動機供水系統

冷卻水系統需要建立循環系統。配置地下水箱和高位水箱，并帶有冷卻水散熱裝置。以方便對冷卻水進行降溫。水箱高度5米左右，地下水箱備有抽水泵以形成整體循環。滿足最大功率500千瓦發動機的試驗要求,連續試驗時間不超過4小時。

5.8排放檢測

氣體是一氧化碳（CO）、未燃碳?xì)?/span>（HC）、氮氧化物（NOx）、二氧化碳（CO2）、氧氣（O2），

顆粒物是炭煙，具體測量裝置有透光式測試裝置。

5.9排氣裝置

包含排煙管路、消聲器、發動機煙氣處理裝置，管路安裝連接。滿足當?shù)丨h(huán)境要求，不能冒黑煙。
六、 質量保證：

●質量保證期自終驗收之日起12個月；

●供方必須保證提供的儀器設備是全新的、未使用過的；

●質量保證期內，在正常情使用況下，由于產品內在缺陷而造成的故障均由供方負責。

七、 售后服務：

●供方在接到設備故障的正式通知后，1小時之內做出響應，

如需現場解決，將24小時之內趕到需方現場加以解決；

●所提供產品，凡在質保期內出現產品質量問題，我公司負責免費更換相關的零部件；

●提供廣泛而優惠的技術支持及備件供應；

●控制軟件享受終身免費升級；

●定期走訪用戶，了解設備的運行狀況，并及時與用戶溝通；

八、需方負責：

1、發動機起動；

2、發動機燃料供給；

3、土建施工。

九、備選的測功機特性曲線
