集裝箱式發動機試驗臺

來源：　發布：2021/6/4 8:42:47

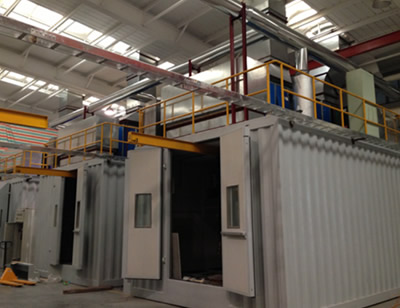

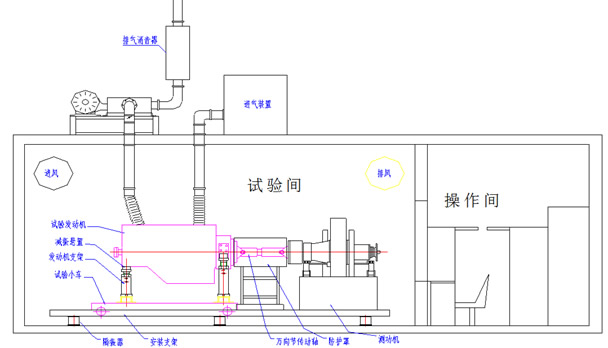

集裝箱式發動機試驗臺是將各個系統（測功器、發動機測控系統、安裝平臺、發動機、發動機輔助系統等）集中安裝在集裝箱內，兩端保留大門,以方便設備及發動機的運輸.內部用隔板將其分為試驗間與測試間.其四周墻面與頂部表面安裝有隔音減震板.外殼與隔音減震板之間填充有吸音材料.

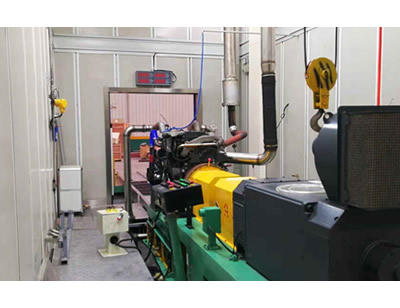

一、試驗間

1、試驗間底部用的矩形方管鋼焊接或平板低架,提高整體強度及承載能力.表面輔設花紋鋼板.四個橡膠減震墊,支承基礎平板,可有效地減緩發動機震動對整個集裝箱的影響.

2、基礎平板上,安裝有測功機,通過聯軸器組件與發動機聯接.四個發動機三維支架將發動機固定.

3、為了保證安全,用防護罩組件將聯軸器保護在其內

4、用于控制油門的油門執行器通過油門執行器支架安裝在基礎平板上.

5為了順利地安裝發動機試驗間內設有起重設備,其由16#槽鋼及18#工字鋼焊接而成，額定載荷為1T.
6、試驗保障設備:水溫調節裝置和機油溫度調節裝置分別固定在兩側.冷卻水管道系統將冷卻水輸送到各個點.在冷卻進出水口設有快速接頭,便于安裝.

7、油耗儀通過支架固定在墻上,墻外設有燃油快速接頭.

8、通風系統,在試驗室頂上設有2個進風口,抽風口設在其對頂角下,迫使空氣對流,帶走發動機體表及排氣口端所產生的熱量.發動機排氣口端接有耐高溫的不銹鋼波紋管,將廢氣引出,通過發動機消聲器,排入抽風口.抽風口內大氣為負壓,有利于減少排氣背壓.

二、測試間

1、測試間內設置有控制臺,電器箱及空調(室內機)等設備.

2、控制臺安裝有必備的控制單元與17'液晶顯示器.對整個測試過程進行中央控制.其臺前設有具備隔音,隔熱效果雙層鋼化玻璃觀察窗.右側的鋼制隔音門將測試間與試驗間相聯通.可隨時進入觀察試驗情況.

3、為了改善工作環境其內設有空間系統,另外而有用于采光通風所需的塑鋼窗.

4、所有通信電纜及電源導線都在鋼板線槽內,以保證整個集裝箱的整齊.

三、主要配置清單：

序號	型號、名稱	數量	備注
1.	高柜集裝箱： 1.1 底部加固，增設平板低架 1.2 增設龍門吊架 1.3 安裝進氣口和抽風口 1.4 設置隔墻及雙層鋼化玻璃觀察窗 1.5 安裝鋼質隔音門和塑鋼窗 1.6 照明系統 1.7 四周與頂部隔音防震處理 1.8 地板輔設花紋鋼板與冷卻水管道系統 1.9 集裝箱內外表面涂吸音涂料（增大阻尼）	1臺
2-1	測功器	1套
2-2	靜校臂	1套
3	發動機測控系統	1套
4	智能油耗儀	1臺
5	油門執行器	1臺
6	電纜線	1個
7	水溫調節裝置電動閥	1套
8	油溫調節裝置電動閥	1套
9	計算機	1臺
10	聯軸器組件	1套
11	護罩組件	1套
12	基礎平板	1塊
13	基礎平板減震墊	4個
14	發動機三維支架	1套
15	發動機減震墊	4個
16	排氣管（不銹鋼波紋管）	1根
17	發動機消聲器	1臺
18	進出水快速接頭	各1件
19	燃油快速接頭	1件
20	空調（1.5kW）	1套
21	發動機前后安裝支架	各2件
22	油門執行器支架	1個
23	油耗儀支架	1件
24	電器箱	1個
25	消防滅火器材	1個
26	軸流風機	2個
