一、技術要求

1、外形尺寸（主體部分）：5000*2000*1750mm

2、動力輸入設備及參數：

 （1）設備名稱：西門子驅動電機1臺

 （2）參數：

      額定功率：250KW

      額定轉速：1500 r/min

      最高轉速：3000r/min

  （3）控制器

      ABB 變頻器

額定功率：250KW

額定電流：430A

額定電壓：380V

3、計算機控制系統：

  （1）研華610 工業計算機

（2）19 寸液晶顯示器

（3）HP1008 激光打印機

（4）數據采集單元

（5）系統軟件

（6）操作臺

（7）信號線

（8）通過控制變頻器來改變驅動電機轉速，負載電機扭矩。

（9）數據采集溫度、壓力、流量、轉速

（10）數據記錄保存打印

（11）溫度傳感器1 個

（12）壓力傳感器4 個

（13）流量傳感器4 個

（14）轉速傳感器3 個

4、加載方式及設備：

（1）方式：部分扭矩加載

（2）設備：大扭矩負載電機1臺

額定功率：250KW

額定轉速：600r/min

額定扭矩：4000Nm

最高轉速：3000r/min

5、測試參數;

  （1）傳動油溫度（82.2-121.1℃）；

（2）泵出口傳動油壓力（1.69-1.96mpa）；

（3）各檔位傳動油壓力（1.69-1.96mpa）；

（4）變矩器出口油壓（172.4kpa-482.6kpa）；

（5）換檔時檔位壓力變化量（小于34.5kpa）；

（6）泵出口流量

（7）變矩器出口、入口流量

（8）調壓閥出口流量；

（9）輸入、輸出轉速。

（10）渦輪轉速。

（11）變速箱輸出扭力。

6、節能;

在滿載試驗時（250kw），實際工廠耗電只有50kw，節能80%以上。

7、設備清單

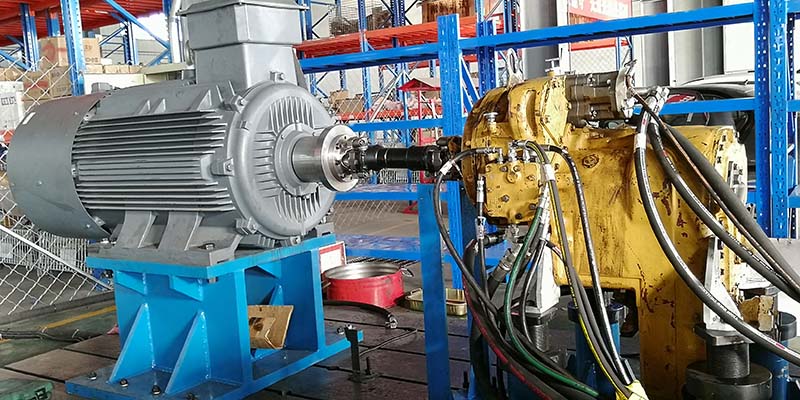

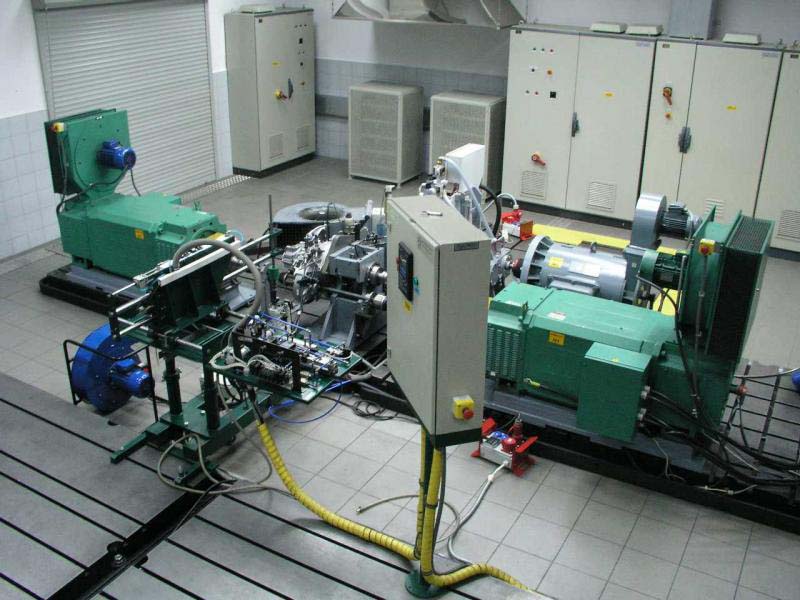

二、變速箱試驗臺照片

四、變速箱試驗臺關鍵設備電機選型依據

根據變速箱額定輸入功率、額定輸入轉速、最高輸入轉速、減速比，來選擇合適的電機。
